POLYGONALmeister Fshape（ポリゴナルマイスター エフシェイプ）
機能性形状の生成を目的としたソフトウェアです。規則的なラティス構造だけでなく、東京都公立大学法人東京都立大学と地方独立行政法人東京都立産業技術研究センターの共同研究による特許技術「不規則ラティス構造」を生成することができます。加えて、ポリゴンデータのクリーニングや穴埋めなど、データ修正も簡単に行えます。
2025年5月1日取扱開始
STLデータの修正・編集に
▶︎POLYGONALmeister（ポリゴナルマイスター）
-
AN3004W
BASE 1年（LG 1年との同時購入必須）
-
¥ 550,000
本体価格 ¥ 500,000
※ LG 1年（注文番号：AN3004X）と同時にご注文ください。
-
AN3004X
LG 1年（BASE 1年との同時購入必須）
-
¥ 550,000
本体価格 ¥ 500,000
※ BASE 1年（注文番号：AN3004W）と同時にご注文ください。
-
AN3004Y
BASE 3年（LG 3年との同時購入必須）
-
¥ 550,000
本体価格 ¥ 500,000
※ 教育機関向けです。LG 3年（注文番号：AN3004Z）と同時にご注文ください。
-
AN3004Z
LG 3年（BASE 3年との同時購入必須）
-
¥ 550,000
本体価格 ¥ 500,000
※ 教育機関向けです。BASE 3年（注文番号：AN3004Y）と同時にご注文ください。
-
AN30050
BASE 5年（LG 5年との同時購入必須）
-
¥ 880,000
本体価格 ¥ 800,000
※ 教育機関向けです。LG 5年（注文番号：AN30051）と同時にご注文ください。
-
AN30051
LG 5年（BASE 5年との同時購入必須）
-
¥ 880,000
本体価格 ¥ 800,000
※ 教育機関向けです。BASE 5年（注文番号：AN30050）と同時にご注文ください。
価格は予告なく変更される場合があります。
インストール条件については、各ソフトウェアの利用許諾書を必ずご覧ください。
マークが付いている商品のご注文はWEBからは出来ません。詳しくはこちらをご覧ください。
- 製品特徴
自動車業界や航空宇宙分野では、軽量で放熱効率が高く、衝撃吸収性に優れた部品への需要が高まる一方、3Dプリンタ技術の進展に伴い複雑な形状の部品設計が加速し、設計業務の負担が増加しています。
POLYGONALmeister Fshapeは、機能性形状（注1）の生成を目的としており、一般的なラティス構造のほか、異方向の衝撃吸収力が高い不規則なラティス構造の生成に特化したラティス構造生成システムです。ラティス構造とは
枝状に分岐した格子を周期的に配置した構造を指します。特に金属3Dプリントにおいて、造形物の内部を空洞化することで軽量化を実現しつつ、外形を維持し十分な強度を確保する点で効果的です。
規則的なラティス構造は、方向によりエネルギー吸収特性が異なります。しかし、この格子構造を不規則にすることで、どの方向からでも同じようにエネルギーを吸収できるようにできると考えられています。

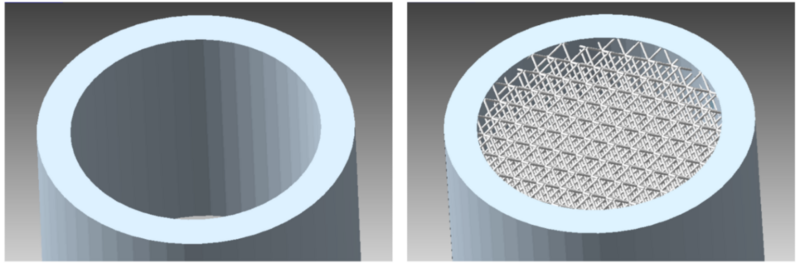

任意形状内へのラティス構造の自動作成
規則的なラティス格子構造は、方向によってエネルギー吸収特性が異なりますが、不規則なラティス構造（注2）を導入することで、エネルギー吸収特性を制御にすることが可能になります。
構造の規則／不規則、格子の大きさ（セルサイズ）、径の太さなどを指示することで、用途に応じた多様なラティス構造を設計・生成でき、より高度な機能性を持つ製品の開発が可能になります。注1：軽量化、衝撃吸収、放熱性などを持つ形状
注2：規則性がなくランダムに配置された格子状の構造で、ラティス構造と比較して多方向からの衝撃吸収性を持つ
ラティスタイプ
規則的なラティス
不規則なラティス
「枝状に分岐した格子を周期的に並べた構造」で、3Dプリントする場合においては、造形物の中身が詰まった状態ではなく、空洞にできるため、外形の形状を維持し、強度も保ちつつ軽量化を図れるメリットがあります。 周期的な、規則的な構造の連続となるラティス構造に対し、不規則な構造を生成する。構造の不規則さ（変動係数：CV値）を制御することで多方向（異方向）からの衝撃吸収性が向上します。 各種セルタイプ
BCC
Cubic
Diamond
Kelvin
RhomDodeca
造形サンプル【Kelvin】
活用想定例
● 衝撃吸収
● 熱、流体関連
● 強度と軽量化の両立
● 設備機器関連
など研究機関● スポーツ用品：ゴルフクラブなどの衝撃や軽量化
● 人体を守るヘルメット、プロテクタ
● 靴のソールの衝撃吸収
● 自転車のサドルの軽量化や通気性
● 建築物の構造や材料の耐久性を向上、地震や風の自然災害対策 ● 車の衝突時の衝撃吸収
● プロペラ・ドローンなどの強度と軽量化
● ヒートシンクなどの放熱
● 熱を持ちやすい家電製品の内部構造
● 人工骨（微細な突起・凹凸、多孔質による癒着の促進)主な機能
ポリゴンデータの編集・修正
• 取り込んだポリゴンデータの編集
• 編集系（クリーニング、簡略化、穴の修正、不要ヶ所の削除など）
• 移動・配置の位置変更、色設定
• オフセット／厚み付け機能性形状生成機能
• ラティス構造（規則・不規則）の作成基本形状作成コマンド
製品に組み込む前に、不規則度や径の違いによる衝撃吸収や強度、軽量化などの性能の違いをラティス基本構造単位で検証する目的のコマンドです。
※解析やテスト造形を行い基本構造の性能を検証任意形状作成コマンド

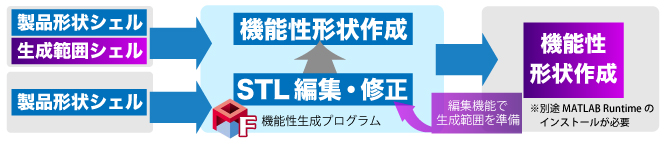

ラティス構造を、製品形状に組み込むためのコマンドです。
事前準備 1：「製品形状シェル」と「ラティス生成範囲シェル（生成範囲シェル）」の2つを用意
事前準備 2：「製品形状シェル」と「ラティス生成範囲シェル（生成範囲シェル）」が重なる領域を用意機能性形状生成機能
- 商品詳細
-
動作環境 CPU：Core i7以上／Windows 10/11（64bit）／メモリ：16GB以上
※ Opengl3.3以上
※解像度：1280×800以上、TrueColor(32ビット)、NVIDIA Quadro/GeForce【インストール条件・購入条件】
●1ライセンスにつき、1台のPCにインストール可能●購入時には申込書が必要（BASEとLGの同時購入必須／単体での購入不可）●利用期間：1年、2年、3年から選択／2年、3年はアカデミック版あり（大学病院はアカデミック非適用）●各コマンドダイアログに使い方の説明ボタンあり販売元： UEL
URL：https://www.biprogy-uel.co.jp/polygonalmeister-fshape/ - ◆無料トライアルのお申し込みはこちら（メーカーサイト）
◆計測データの評価・編集・活用には「POLYGONALmeister（ポリゴナルマイスター）」
