CrystalDiffract 7

•

HY10APY  Personalライセンス

¥ 107,800 本体価格 ¥ 98,000

HY10APQ  Personalライセンス

¥ 107,800 本体価格 ¥ 98,000

製品特徴

粉末回折パターンをインタラクティブにシミュレート

CrystalDiffractは、X 線と中性子線による粉末回折をコンピュータ画面上で取り扱うことができるツールです。パラメータをリアルタイムに制御できるので、回折やサンプルの設定に変更を加えると、それに応じたフィードバックを即座に得ることができます。混合物の動的制御と包括的な位相 ID により、現実の実験データを特徴付けることができます。

回折シミュレーション CrystalDiffractには、X 線と中性子の協力な回折シミュレーション機能が装備されています。予め用意されている４つのシミュレーションタイプからいずれか１つを選択します。 一定波長のX 線、一定波長の中性子線、エネルギー分散型の X 線、または、飛行時間型の中性子のいずれかです。マルチプロセッシング処理によって高速なプロファイルシミュレーション、および、回折パラメータおよび試料パラメータをリアルタイムに調整することができます。	CrystalMakerとの統合 CrystalDiffract 7は CrystalMaker 11と連動して動作するよう設計されており、保存された結晶ファイルを読み取って回折特性をシミュレーションすることができます。２つのプログラムをリンクすると、一方のウィンドウで結晶構造を表示しながら、もう一方のウィンドウでその粉末回折パターンを表示できます。CrystalMaker の Live Intensity Mode を有効にすると、CrystalMaker で構造を編集しながら (原子グループの移動、回転、変更)、それによって得られるシミュレーションによる回折パターンを CrystalDiffract でリアルタイムに確認することができます。

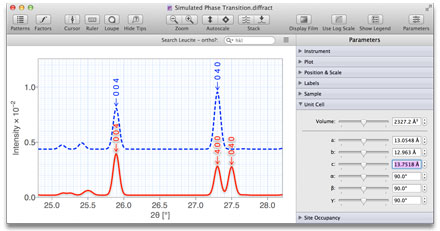

正方晶（青）から斜方晶（赤）への構造相変位をシミュレーションした例。単位胞（Unit cell）パラメータの条件を変化させることでピーク分裂が変化する様子を確認できます。	Live Intensity Mode：CrystalMakerで構造を編集すると (左)、それによって得られるシミュレーションによる回折パターンが CrystalDiffract で更新されます。
実験データの解析 CrystalDiffractを使用すると、回折ウィンドウに複数のテキストファイルをドラッグ＆ドロップするだけで、実験データセットを複数インポートして、それらをシミュレーションデータと比較することができます。観測データを操作や再スケール、スムージングやバックグラウンド補正をリアルタイムに適用したあと、革新的なスクリーンツールを使用して、観測パターンを測定できます。 シミュレートされたパターンと比較することによって、純度をチェックしたり、位相の同定を試みることができます。	高度なグラフィック CrystalDiffractでは非常に美しい画面が表示されますが、その内容を高解像度のベクトル形式として他のプログラムに簡単に複製することができます。クリップボードにコピーしたり、他のプログラムにドラッグ＆ドロップ、あるいは、ファイルとして保存することができます。 画面表示に関しては、パターンカラー、ラインおよびマーカーのサイズ/スタイル、透過性、シャドウ、ピークの重なり、グリッドライン、フィルムのスタイルとカラー、ピークのラベル (内容、位置、配置など)、凡例表示、プロットのタイトルを加え、テキストのフォントやサイズなど広範にわたるコントロールが用意されています。

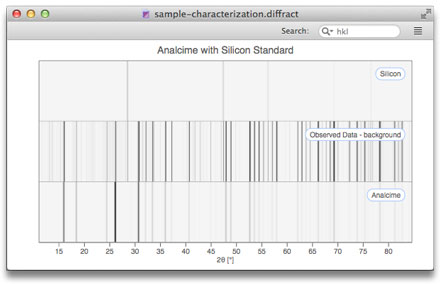

Filmモード：シミュレーションによる回折パターンと観測された回折パターンの一致を調べる優れた方法です。	Loupeを使用してデータを高解像度で表示させることができます。 スケールを変更する必要はありません。
結晶構造の同梱 内蔵型の結晶エディター（対称性を完全に操作可能）により、このプログラム内で回折シミュレーションをゼロから新規作成することができます。また、CIF、CMTX、または CrystalMakerドキュメント（CMDXまたはCMDF）から構造をインポートしたり、Live Intensity Modeを使って CrystalMaker 11から構造データをシームレスに送信することができます。 また、インデックス付きで検索可能な約 1,000 個の結晶構造（500個の鉱物を含む）ライブラリも含まれており、回折シミュレーションをすぐに行うことができます。	データのアウトプット CrystalDiffractでは、作業内容を自己完結型のドキュメントとして保存できますので、プログラムを次回使用する際も必要な情報に素早く簡単にアクセスすることができます。回折パターン、反射リスト、構造因子の全てをエクスポートしたり、結晶構造データについては CIF または CMTX 形式でエクスポートすることができます。 CrystalDiffractには、CrystalMakerで可視化するためのダイレクトリンク機能も装備されています：任意のシミュレーションパタ－ンを選択し、Visualize コマンドを選択するだけです。選択した結晶構造が CrystalMaker に表示されることになります。

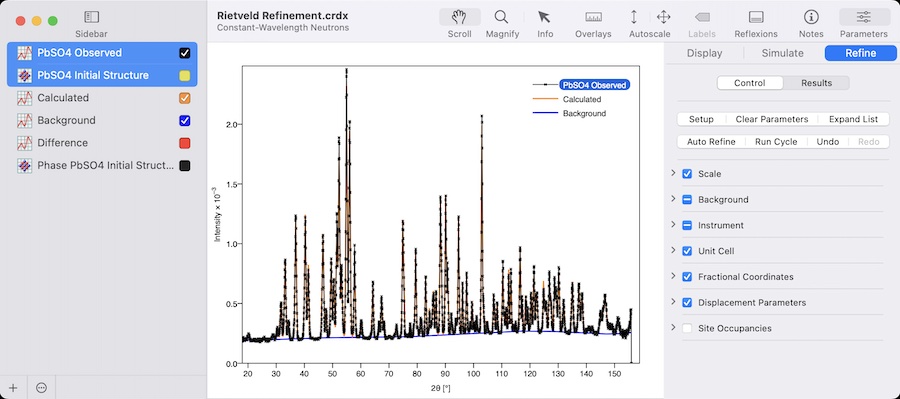

リートベルト法による多相構造の精密化 CrystalDiffract 7では新たにRefineインスペクターが装備され、観測された回折パターンの精緻化を初期構造を参照して行う「リートベルト」法を使ってスマートに実行できるようになりました。複数の位相が混合する回折パターンも各成分の重量分率を計算することで精緻化することができます。 CrystalMaker社では、既存の精緻化ソフトウェアに満足することなく、独自のリートベルト精緻化エンジンを一から開発しました。パフォーマンスを最大に引き出すために高度に最適化したもので、最新のマルチコアプロセッサを最大限に活用します。精緻化そのものは迅速かつ簡単で、RefineインスペクターのControlタブで精緻化を制御できます。精緻化を実行すると、フローティング表示のTrajectoryウィンドウにカイ二乗誤差がリアルタイムに表示されます。結果は Resultsタブに表示され（誤算を含む）、パラメータ間の相関はCorrelation Matrixウィンドウに色付きでグラフィカルに表示されます。 「リートベルト」法で硫酸鉛を精緻化した例 観測パターンと試行に使う構造は、左側のサイドバーで選択します。 Refine インスペクターには、ピークプロファイル、プロット範囲、 構造パラメータなど、精緻化のために選択するパラメータが表示されています。
包括的な位相 ID CrystalDiffract 7では、新たに追加されたPhase IDコマンドを使用して未知のパターンを識別することができます。ソースとなるパターンの最も強い回折ピークの位置と相対強度がこれにより特定され、それらを内部データベースと比較して最も近い一致結果が表示されます。 CrystalDiffract 7には、位相の識別に使用する回折パターンのアーカイブが約 500,000件含まれています。ソース構造はCrystallography Online Database（COD）によるものです。この組み込み回折アーカイブを使用する代わりに、既存のファイルとフォルダーを使用して独自のアーカイブを構築できるオプションも用意されています。 Phase IDの実行例 最大ピークを自動的に特定し、組み込み回折データベースと比較することで、材料を迅速に特定します。

◆さらに詳しく　→　https://www.hulinks.co.jp/software/crystaldiffract/

商品詳細

動作環境	《Win》Windows 7 SP1/8/10/11（64bit）／HD空き容量：1GB以上／RAM：4GB 《Mac》mac OS 10.14/10.15/11/12/13/14（64bit）／HD空き容量：1GB以上／RAM：8GB ※動作環境の詳細：https://www.hulinks.co.jp/software/crystaldiffract/#requirement

●位置測定、ピークのラベル付け、グラフィックの拡大といったユーザの作業を支援する新しいツールを装備●美しいグラフィックと共に、動的可視化と編集機能が用意された散乱因子（Scattering Factors）ウィンドウでプレビューも可能●ノイズの多いデータをリアルタイムのスライダーコントロールで分析できる「高速バイリニアスムージング機能」搭載●別売りのCrystalMakerで可視化するためのダイレクトリンク機能を装備●ダウンロード版●研究室等、1つのグループに付与するユーザ指定ライセンスの「グループライセンス」や年間サイトライセンスもあり、別途お問い合わせ

【インストール条件・購入条件】
●Personalライセンス：1名のユーザ（注文時に指定された「エンドユーザー」）に対して使用権を付与／同一のユーザ使用に限り、複数のPCにインストール可能（同時起動不可）●個人用ライセンスのため、エンドユーザー以外が使用した場合はライセンス違反となるので注意●インストールは購入時に指定したプラットフォーム（WinまたはMac）に固定●ダウンロード版
