EXDXF-Pro（ファイル変換）
CADの標準フォーマットであるDXFファイルとIllustratorファイル（.ai形式）を相互変換するコンバータです。⽂字化けや線の途切れなどイラレの変換機能では処理が難しい問題を解消し、また独⾃のスムージング技術によってイラストレータの美しいベジェ曲線をDXFに書き出します。
2025年12月1日取扱開始
-
B2A000Z
利用期間：1年間
-
¥ 11,000
本体価格 ¥ 10,000
価格は予告なく変更される場合があります。
インストール条件については、各ソフトウェアの利用許諾書を必ずご覧ください。
マークが付いている商品のご注文はWEBからは出来ません。詳しくはこちらをご覧ください。
- 製品特徴
IllustratorのAIファイルとDXFの変換トラブルを解決
Adobe Illustratorのプラグインで、DXF（CADの標準フォーマット）形式のファイルを⼊出⼒することができます。 ⽂字化けなど変換時のトラブルを抑えた⾼品質＆多機能設計で、国内外の製造現場を⽀えています。
注：本製品のご利⽤にはAdobe IllustratorがインストールされたPCが必要です。
【Illustrator標準のDXF読み書き機能との相違点】
・DXFの読み込み/書き出し共に、線やポイントの処理なども詳細に設定可能
・イラストレータの標準機能で発⽣してしまう⽂字化けや線の途切れなどを解決
こんな場面で使えます
活用例
1）Adobe Illustratorでデザインした⼯芸作品のデータをCADに出⼒して素材を加⼯
2）CADソフトで描いた図⾯をイラレに取り込み資料作成に活⽤ など
主な機能

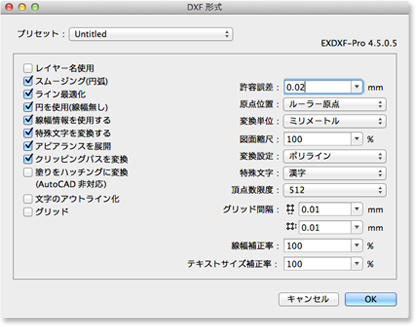

DXF書き出し
⚫︎ DXFのリリース12に対応
⚫︎ 512KB程度のメモリー容量
⚫︎ 独自のスムージング技術
⚫︎ 独自のライン最適化技術
⚫︎ ポイントを削減
⚫︎ 各CADに適した線種出力
⚫︎ JW-CADに対応
⚫︎ アピアランスの展開に対応
⚫︎ 座標の精度アップ（4桁→6桁）
⚫︎ 頂点の数に制限のある CAD に対応
⚫︎ 出力時のプリセットの保存が可能
⚫︎ 文字のアウトライン化機能を追加
⚫︎ 書き出し時にグリッドにオブジェクトの頂点の座標値を丸める端数処理が可能
⚫︎ 変換単位が「ミリメートル」と「インチ」で選択可能主な機能

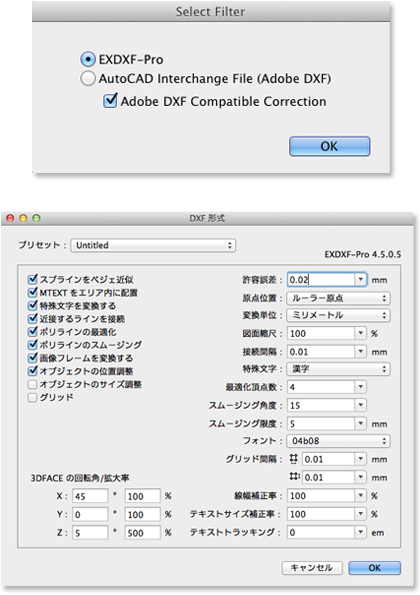

DXF読み込み
⚫︎ DXFのR12.、R13、R14に対応
⚫︎ 3m×3m以上の大型図面可
⚫︎ 独自のベジェ近似技術
⚫︎ 原点位置、単位、縮尺の設定
⚫︎ ポイントの接続
⚫︎ 特殊文字を漢字に変換
⚫︎ ポリラインの不必要な頂点を無くす処理を追加
⚫︎ ポリライン近似の精度と効率アップ
⚫︎ 読込フォント設定
⚫︎ 近接するラインを接続する場合、並び順、始点、終点の区別なく接続変更可能
⚫︎ インポート時にIllustratorが対応していないDXFを強制的にヘッダを書き換えて読み込ませるオプション機能
⚫︎ インポート時のソリッドハッチ（塗り）へ対応
⚫︎ 出力時に7桁目の誤差を丸める機能（Illustratorは内部単精度実数のため7桁目での誤差を削減）
⚫︎ 設定のプリセット保存可能
⚫︎ 変換単位を「ミリメートル」と「インチ」で選択可能
⚫︎ 書き出し時にグリッドにオブジェクトの頂点の座標値を丸める端数処理
⚫︎ 「近接するラインを接続」の制限が無くなり、頂点数やパスの数に関係なく全てのパスを接続可能
- 商品詳細
-
動作環境 下記のIllustratorが正常に動作する環境
《Win》Illustrator 2024／2025／2026
《Mac》Illustrator 2024／2025／2026
※プログラムのダウンロードおよびライセンス認証のためのインターネット接続環境【インストール条件・購入条件】
●1ライセンス1ユーザー（1 Illustrator ライセンス）●IllustratorとEXDXF-Proのライセンスユーザーは同一とし、そのユーザーが使用する2台までのPCにインストール可能（同時起動不可）●購入後にライセンス認証用シリアルナンバーをユーザーにメールで通知販売元： ベビーユニバース
URL：https://baby-universe.co.jp/ja/plug-in/cad/exdxf-pro_subsc/ - ◆ソフトウェア使用許諾契約書はこちら（メーカーサイト）
◆バージョン対応状況はこちら（メーカーサイト）
◆マニュアルはこちら（メーカーサイト）
