BPT-Pro(図面作成ツール)
⼨法線から⾯積表記まで、Adobe Illustrator上での図⾯作成を⽀援するプラグイン(拡張機能)です。8種類19個の⾼性能なツールと便利な情報ボックスで、Illustratorが強力な図面作成ツールになります。寸法線の作成やコメント追加などの面倒な作業も、マウスをドラッグするだけの簡単操作で実現します。作業をスピードアップできるだけでなく、正確でプロフェッショナルな仕上がりにすることができます。
2025年12月1日取扱開始
価格は予告なく変更される場合があります。
インストール条件については、各ソフトウェアの利用許諾書を必ずご覧ください。
マークが付いている商品のご注文はWEBからは出来ません。詳しくはこちらをご覧ください。
- 製品特徴
Illustratorでの図面作成を強力にアシスト
寸法線の作成やコメント追加などの面倒な作業も、マウスをドラッグするだけの簡単操作で実現します。自由曲線など、さまざまなセグメントの寸法表示、面積計測なども思いのまま。発売から15年以上、各種メーカーやデザイナーをはじめとする世界中のプロたちに愛用されているプラグインです。
注:本製品のご利⽤にはAdobe IllustratorがインストールされたPCが必要です。
こんな場面で使えます
活用例
1)美術作品や⼯業製品などの三⾯図、配置図、⾒取り図など図⾯系の資料をAdobe Illustratorで作成
2)Adobe Illustratorを⽤いた設計/デザインの実習や研究
便利な機能
8種類19個の2D-CADツール
Illustratorのツールボックスに8種類19の高性能なツールと便利な情報ボックスを追加します。
これであなたのIllustratorが強力な2D-CADツールに早変わりします。
注目機能【1】

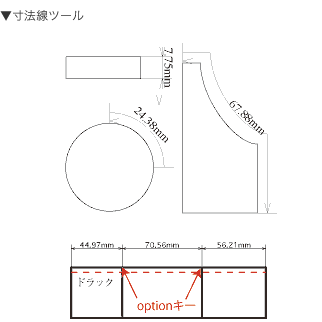

寸法線ツール
垂直・⽔平・斜・円弧・⾃由曲線まであらゆるオブジェクト&セグメントの⼨法線を表⽰します。直線と曲線の混在したセグメントの合計の⼨法線も表⽰可能です。注目機能【2】

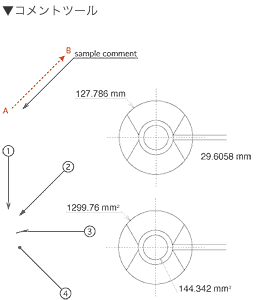

各種コメントツール
⼨法や⾯積、番号などを⾃動計測してコメント表⽰します。複数のオブジェクトの⾯積も⾃動的に合計します。部品番号なども簡単に付けられます。
注目機能【3】
半径/直径ツール
真円および円弧の半径や直径の寸法線を瞬時に表示するツールです。注目機能【4】
図面枠ツール
ドラッグするだけでプロフェッショナルな図面枠(部品解説表組み込み)が簡単に作成可能です。
注目機能【5】
BPT-Pro情報パレット
さまざまな情報を確認できます。
・各ツールの位置情報や、長さや面積をライブで表示
・各種フィット機能(スナップ機能)を切換えて正確に表記
・寸法線の自動更新機能ボタンを搭載注目機能【6】
BPT-Pro設定
単位や縮率、フォントなどの各種ツールの細かな設定が可能です。
使い方の流れ
- 商品詳細
-
動作環境 下記のIllustratorが正常に動作する環境
《Win》Illustrator 2024/2025/2026
《Mac》Illustrator 2024/2025/2026
※プログラムのダウンロードおよびライセンス認証のためのインターネット接続環境【インストール条件・購入条件】
●1ライセンス1ユーザー(1 Illustrator ライセンス)●IllustratorとBPT-Proのライセンスユーザーは同一とし、そのユーザーが使用する2台までのPCにインストール可能(同時起動不可)●購入後にライセンス認証用シリアルナンバーをユーザーにメールで通知販売元: ベビーユニバース
URL:https://baby-universe.co.jp/ja/plug-in/cad/bpt-pro_subsc/ - ◆ソフトウェア使用許諾契約書はこちら(メーカーサイト)
◆バージョン対応状況はこちら(メーカーサイト)
◆マニュアルはこちら(メーカーサイト)
