ADS-BT for Vectorworks 2023

Vectorworks 2023上で作成した建物モデルをもとに、斜線・逆日影でのボリュームスタディや⽇影計算、天空率計算が可能となるVectorworks専⽤のプラグインソフトです。日本のBIM-TOOLとして必要不可欠となる高さ制限のシミュレーションを、⾼性能高さ制限解析システム「ADS-win」のアルゴリズムをそのままにVectorworks上で実現することができます。

2023年1月13日発売
ライセンス単体のみの販売は終了しました。2023年6月23日

AA108DN  スタンドアロン版(年間サポート契約バンドル)

税込組価 ¥ 163,900 本体価格 ¥ 149,000

アカデミック

申請書

ご注文・問合せ


AA108DQ  for OASIS スタンドアロン版(年間サポート契約バンドル)/加盟校専用購入申込書は学校にお問い合わせ

税込組価 ¥ 134,200 本体価格 ¥ 122,000

アカデミック

ご注文・問合せ


※ 加盟校専用購入申込書については学校の担当部署にお問い合わせください。

価格は予告なく変更される場合があります。
インストール条件については、各ソフトウェアの利用許諾書を必ずご覧ください。
学生 マークが付いている商品のご注文はWEBからは出来ません。詳しくはこちらをご覧ください。

製品特徴

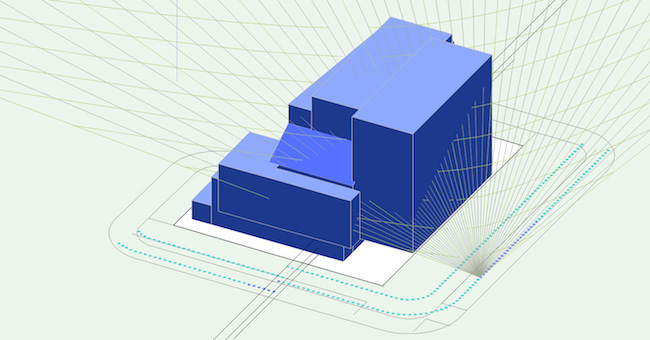

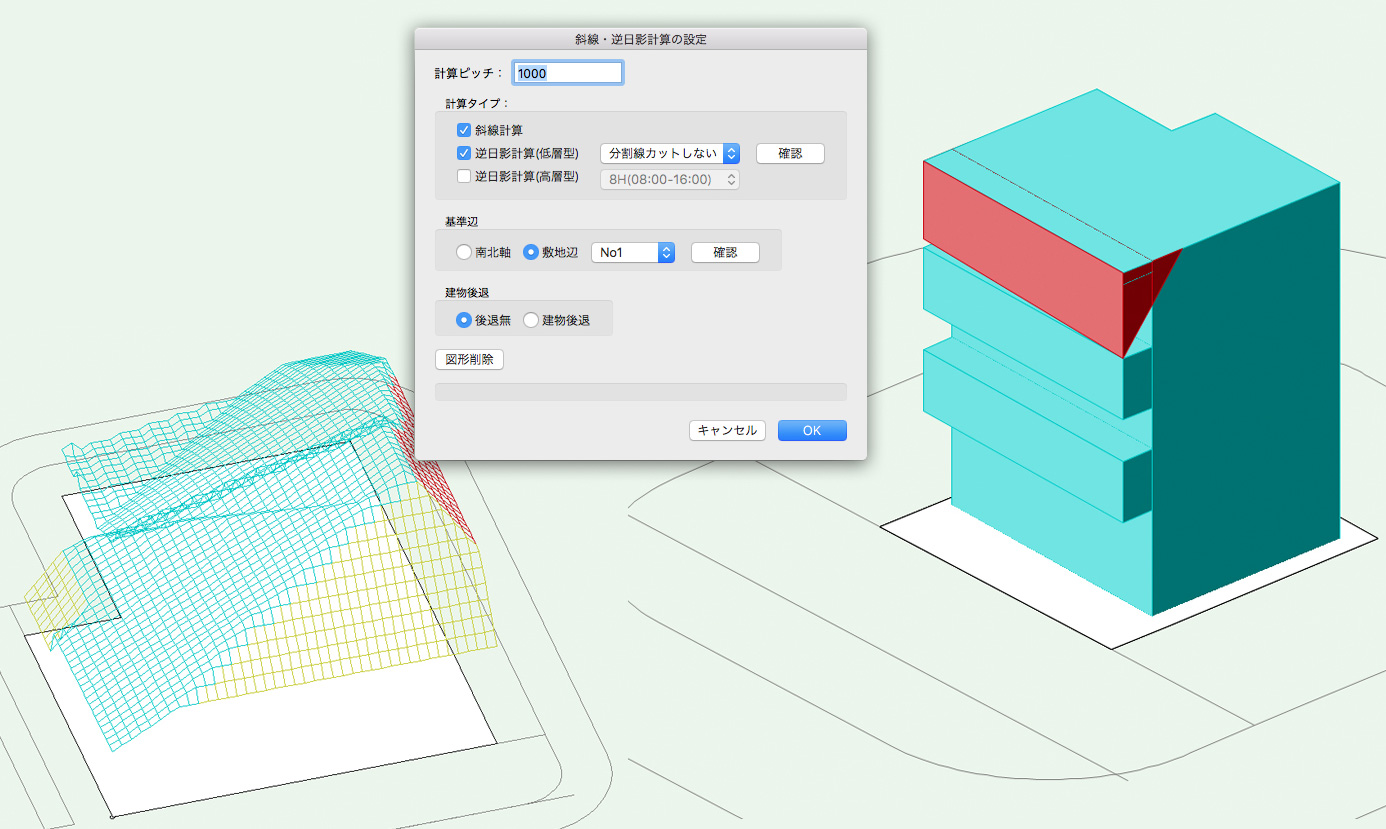

斜線・逆日影計算機能


1プロジェクトで、複数のケースでシミュレーション可能な斜線・逆日影計算機能は、斜線制限(道路・隣地・北側・高度)及び日影規制(逆日影)を考慮した建築可能空間のメッシュ計算を行います。逆日影計算は、低層タイプと高層タイプの2種類の計算が可能で、高層タイプは事前に日影規制をクリアする範囲が確認できます。また、各斜線制限のチェックも可能です。

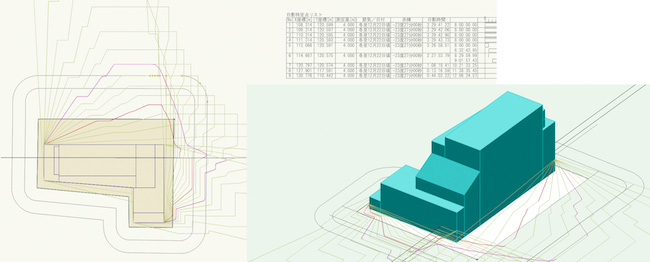

時刻日影図・等時間日影図


Vectorworksで作成されたモデルデータを利用した各種日影計算を行います。時刻日影図は、複数の規制条件も一括計算が可能です。等時間日影図は最小10mmピッチまで設定可能なメッシュ法と、開発元である生活産業研究所株式会社オリジナルの追跡法計算により高精度解析が実現可能です。
3Dビューでも等時間日影図が確認可能です。

日影規制ラインチェックと日照定規


日影規制ライン上における日影時間チェックを行います。規制ラインチェックにおけるポイントに対する日照定規を表示し、日影の影響部分を確認できます。

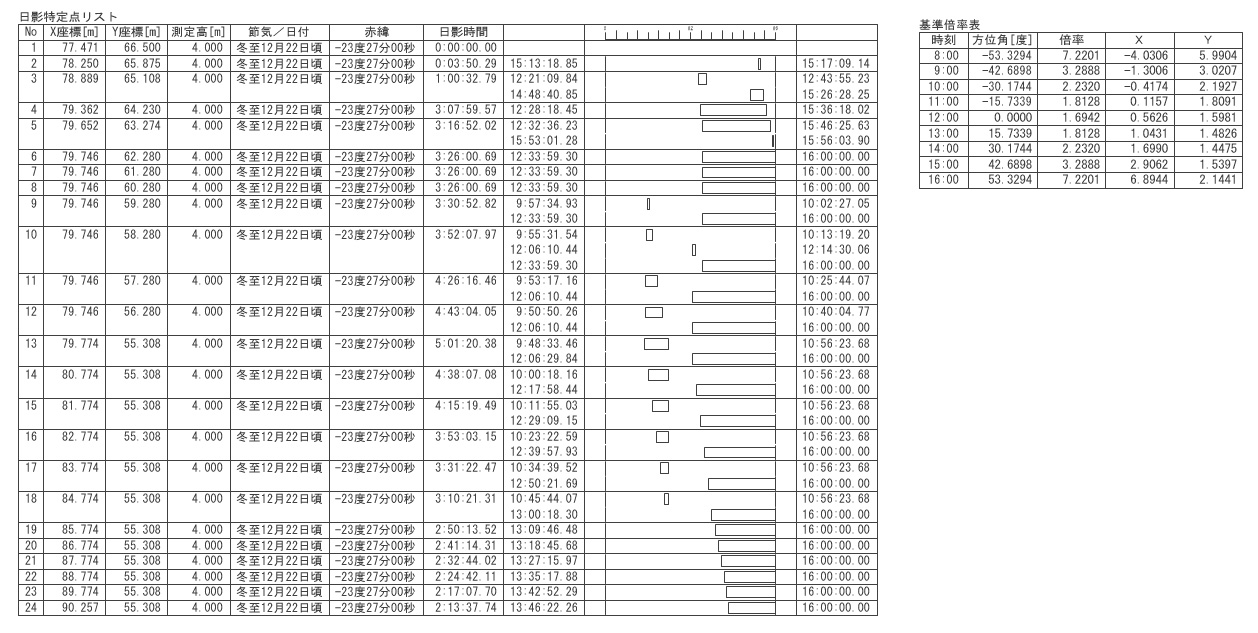

日影形状図計算における、倍率表と特定点リスト


日影形状図計算における基準倍率表および、特定毎の日影時間図リスト(表)を作成します。

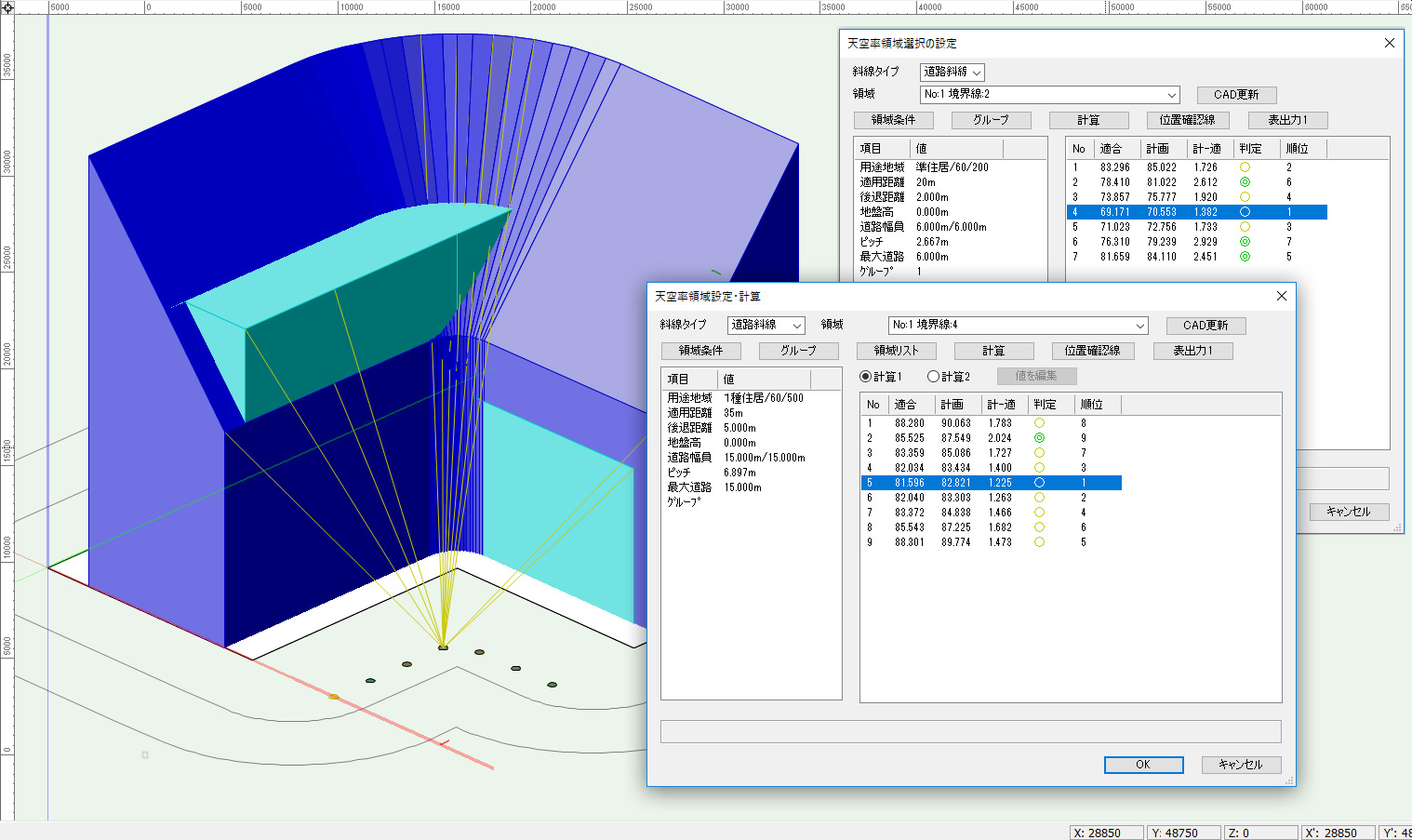

天空率計算機能


適合建物測定点自動生成・JCBAと東京方式の簡易設定計算機能各種与条件設定項目を元に算定区域及び算定ポイントを自動生成します。また、環境設定により、東京方式とJCBA方式の切替えが可能です。

天空率計算結果


天空率計算の結果をVectorworks上に出力します。天空図・三斜求積図・三斜求積表・測定点リストなどの結果を出力することができます。

商品詳細
動作環境

《Win》Vectorworks 2023 スタンドアロン版に対応
《Mac》Vectorworks 2023 スタンドアロン版に対応
※動作環境の詳細(開発元サイト):https://www.epcot.co.jp/products/btvector.php

●ひとつのプロジェクトで複数のケースでシミュレーション可能な斜線・逆日影計算機能は、斜線制限(道路・隣地・北側・高度)および日影規制(逆日影)を考慮した建築可能空間のメッシュ計算を実行●逆日影計算:低層タイプと高層タイプで計算可能●時刻日影図、等時間日影図、特定点日影(任意点における日影時間を計算)、特定点リスト(特定点ごとの日影時間図リスト)作成、日照定規(特定点からの日差し曲線)などの機能を搭載●天空率計算:各種与条件設定項目を元に算定区域(適合建築物)および算定ポイントを自動生成し、パラメータ設定による取扱いの異なる方式への切替や複数の領域をまとめるグループ機能等を搭載●Vectorworks上に、確認申請で必要となる三斜求積図・位置確認表等を作成●天空率自動設定機能(簡易設定より、JCBA方式・東京方式より選択)

【インストール条件・購入条件】
●教育機関向けライセンス●学校教育法に規定された教育機関、職業能力開発促進法に規定された公共職業能力開発施設、国および地方自治体が設立した大学校が対象●Vectorworks用プラグインのため、ご利用にはVectorworks 2023が必要●OASIS(Vectorworks教育支援プログラム)版は、OASIS加盟学科に通われている生徒、教職員の方のみ購入対象(専用の申請書が必要、対象校の方は学校の担当教員の方にお問い合わせ)●Vectorworks 学生単年度版での利用は不可●1ライセンスにつき、PC2台までインストール可能(同時起動は不可)●年間サポート契約:サポート専用フリーダイヤル電話利用(祝祭日、振替休日、サポート提供元の生活産業研究所が指定する日を除く10:00~12:00、13:00~17:00まで)/バージョンアップ費用は別途必要

販売元: エーアンドエー
URL:https://www.aanda.co.jp/

関連記事・情報
◆体験版はこちらから(メーカーサイト)
◆Vectorworks 2023シリーズはこちら
